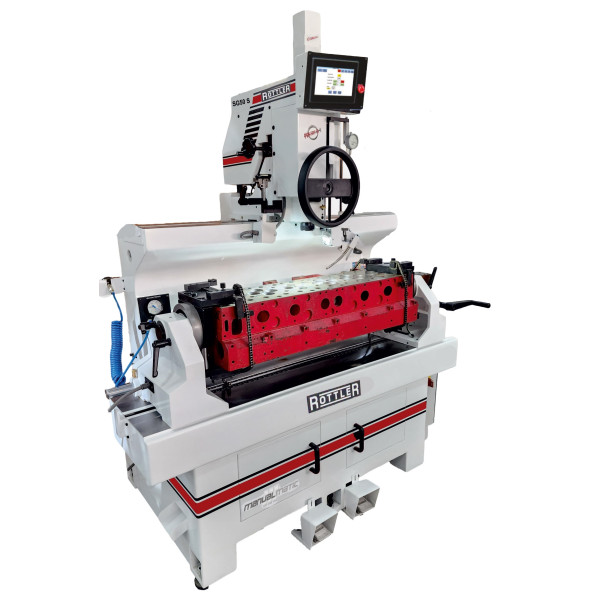

Rottler SG50S

La SG50S está pensada para talleres que quieren más producción sin sacrificar concentricidad: centrado rápido sobre guía, operación intuitiva y terminaciones consistentes en tapas desde automotriz hasta diésel 6 cilindros. Una plataforma robusta para trabajar cómodo, rápido y con resultados repetibles.

La ROTTLER SG50S es una máquina de asientos y guías de capacidad media/alta, optimizada para mecanizar tapas pequeñas hasta grandes tapas diésel de 6 cilindros. Integra el concepto MANUALMATIC y el sistema UNIPILOT para acelerar el flujo de trabajo, reducir errores y lograr una alineación precisa respecto a la guía.

🔹 Dos modos de trabajo: MANUALMATIC (productividad +30–50% según fabricante) y MANUAL con funciones en pantalla y lectura digital de posición (sin reloj comparador externo).
🔹 ACTIVE SPINDLE (alineación neumática esférica): ayuda a ubicar el piloto en la guía y mantener la alineación durante el mecanizado.
🔹 Workhead air-float / air-clamp: flotación para centrar y sujeción rígida para cortar sin vibración.
🔹 Tilt ±15° para guías inclinadas (canted).
🔹 Construcción rígida en fundición para cortes estables y “chatter free”.
🔹 Accesorios funcionales integrables: gabinete de herramientas, tester de vacío incorporado, y fixture de rollover 360° (opcional).

🔹 Control: MANUALMATIC con pantalla táctil de 15".
🔹 Spindle: Ø 80 mm (3.15"), cono R30 Quick Change.
🔹 Motor del spindle: 2 HP (1.5 kW).
🔹 Rango de diámetro de asiento: 14–80 mm (0.550"–3.150").
🔹 Carrera vertical: 200 mm (7.875").
🔹 Recorrido In/Out del workhead (airfloat/airclamp): 78 mm (3.065").
🔹 Requerimientos: 208–240V 1Ph 15A y 4 cfm @ 90 psi.
🔹 Peso de máquina: 1900 kg (4200 lb).
🔹 Peso de envío: 1225 kg (2700 lb) (según configuración/embalaje).

La SG50S incorpora MANUALMATIC para que el operador se concentre en el avance vertical, mientras el control gestiona automáticamente funciones repetitivas como float/clamp, centrado del piloto en la guía y spindle on/off. Al alcanzar profundidad, cambia automáticamente a RPM de acabado para uniformar profundidad y terminación. En modo MANUAL, la posición vertical se visualiza en pantalla y se “cero” desde el panel.
