Rottler SG100A

La SG100A es la solución de gran capacidad para asientos y guías cuando el volumen y el tamaño mandan: automatiza operaciones “guía a guía”, acelera setups con fixtures dedicados y entrega terminaciones consistentes en tapas diésel grandes y cabezales individuales, con control CNC conversacional.

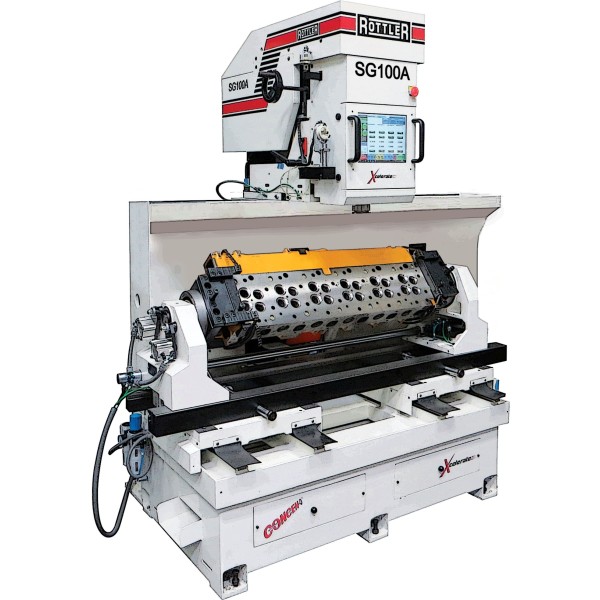

La ROTTLER SG100A es un centro automático CNC de gran porte para mecanizado de asientos de válvula y operaciones sobre guías en aplicaciones diésel pesadas (incluyendo grandes tapas multiválvulas y cabezales individuales). Está pensada para reducir tiempos muertos de carga/descarga mediante fixtures que permiten sujetar múltiples cabezales y mecanizar con ciclos automáticos.

🔹 ACTIV Spindle con sistema esférico interno que compensa desalineaciones entre ejes de guías y centra el herramental respecto a la guía mientras el workhead flota; luego fija para mecanizar con rigidez.
🔹 SSV (Spindle Speed Variation): variación controlada de velocidad durante el acabado para mejorar terminación y sellado (concentricidad/vacío).
🔹 Workhead liviano que flota sobre colchón de aire y luego clampa por aire para mecanizado rígido.
🔹 Ciclos automáticos: seat cutting, housing boring, guide drilling/reaming y roscado (tapping).
🔹 Inclinación del cabezal: ±10° para guías inclinadas.
🔹 Fixtures dedicados: opción para cargar y clamping simultáneo de tres cabezales individuales, y fixture con rollover 360° para grandes fundiciones (operaciones múltiples).

🔹 Pantalla táctil extra brillante 15" para programación/operación.
🔹 Spindle heavy-duty Ø 3.70" (94 mm) con taper R40 y 10" (250 mm) de carrera vertical; movimiento Z por tornillo de bolas + servo AC.
🔹 Velocidad: variable hasta 1000 RPM.
🔹 Motor de spindle: 3.47 HP (2.59 kW).
🔹 Rango de diámetro de asientos: 0.550"–6.0" (≈14–152 mm).
🔹 Tester de vacío integrado, 2 luces LED y afilador diamantado montado para inserts.
🔹 Requerimientos: 208–240V monofásica 30A; aire 15 cfm @ 90 psi.
🔹 Peso aprox.: 5700 lb (2585 kg).

🔹 CNC conversacional sobre Windows + PC industrial, con tecnología de control de movimiento directo.
🔹 Permite programar fácil operaciones como seat cutting, housing boring, guide reaming, drilling, tapping, guardando datos para reutilizar (base de datos en pantalla).
🔹 Conectividad para soporte/actualizaciones (requiere conexión a internet provista por el usuario).
