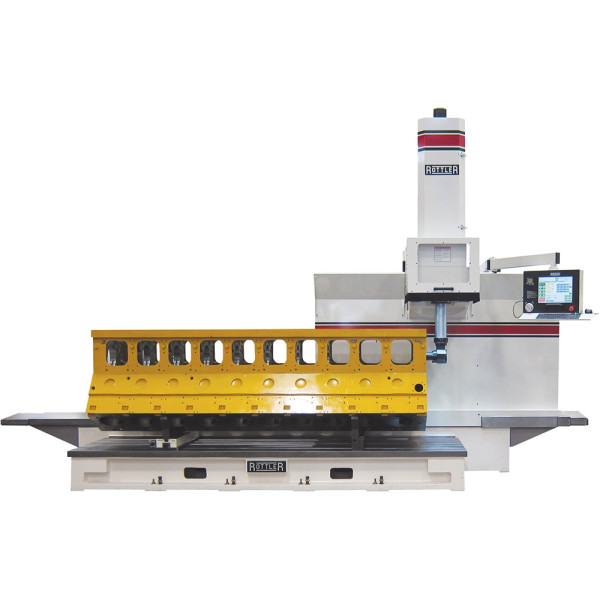

rottler em104h

La EM104H está diseñada para el mecanizado de motores grandes utilizados en las industrias de movimiento de tierras, minería, petróleo y gas, generación de energía y embarcaciones marítimas, con capacidad para trabajar hasta con bloques del tamaño de los CAT 3516 y 399, Cummins QSK 78, MTU 4000 V16, Waukesha 7042, entre otros.

Todas las máquinas EM104H están equipadas con una gama completa de funciones que maximizan la productividad. El cambio rápido de herramientas mejora la versatilidad y flexibilidad de la máquina, permitiendo realizar alesado y planeado en una sola configuración.

Las máquinas de la serie EM100 permiten realizar alesado, planeado, alineado de bancadas (line boring) y mecanizado CNC universal. La columna móvil y los movimientos del husillo son operados por tornillos de bolas de precisión y servomotores AC.

El software de ciclo automático (opcional) y el herramental de producción permiten mecanizar bancos de cilindros completos sin supervisión del operador. Una vez configurado el trabajo y presionado el botón de inicio de ciclo, el operador puede continuar con otras tareas mientras la EM104H completa el mecanizado de bancadas o bancadas principales de forma autónoma.

🔹 Productividad: Hasta un 75% de ahorro de tiempo respecto a las máquinas tradicionales
🔹 Control: Panel con pantalla táctil integrada para una operación sencilla
🔹 Automatización: Mecanizado automático con alta precisión dimensional
🔹 Flexibilidad: Alesado de bloques, planeado de tapas, alineado de bancadas y mecanizado CNC general
🔹 Versatilidad: Cambio de cabezales de planeado a alesado en solo 15 segundos
🔹 Diseño robusto: Calidad de herramienta industrial Rottler para máxima precisión y durabilidad. Fundiciones de hierro mehanítico tratadas térmicamente
🔹 Husillo de gran diámetro: Todas las máquinas F100A incorporan husillos cromados duros de gran diámetro, con rodamientos de contacto angular de alta precisión y lubricación automática
🔹 Guías de la máquina: Endurecidas por inducción y recubiertas con material Turcite para baja fricción y larga vida útil
🔹 Guías lineales de rodillos en el eje X: Movimiento suave y preciso incluso bajo cargas pesadas
🔹 Tornillos de bolas anti-fricción y servomotores AC: Para posicionamiento preciso y velocidades rápidas de avance
🔹 Sistema neumático de cambio rápido de cabezales: Permite cambiar de alesado a planeado en segundos, aumentando la productividad y reduciendo la fatiga del operador
🔹 Sistema automático de inclinación del cabezal: Proporciona despeje posterior para un acabado superficial superior
🔹 Mayor distancia entre husillo y columna: Facilita el montaje de grandes piezas fundidas

🔹 Centro CNC con sistema operativo Windows y PC industrial con procesador Intel
🔹 Pantalla táctil computarizada de 19” (483 mm) para programación y control de precisión
🔹 Opciones de software para ciclos programables y automáticos: alesado, planeado, alesado de camisas desplazadas, reparación de cavidades de agua, alineado de bancadas y levas, mecanizado CNC general
🔹 Rotación del husillo por servomotor AC sin escobillas: variable de 0 a 5000 RPM – 10 HP (7,5 kW)
🔹 Unidad USB para transferencia de archivos
🔹 Compatible con sistemas en pulgadas o milímetros
🔹 Movimiento en 3 ejes mediante tornillos de bolas de precisión y servomotores AC:
• Eje X (izquierda/derecha): 108” (2750 mm)
• Eje Y (adelante/atrás): 16” (406 mm)
• Eje Z (arriba/abajo): 29” (736 mm)
🔹 Monitoreo de carga vertical, horizontal y del husillo para parada rápida ante sobrecarga
🔹 Visualización de posición con resolución de 0.0001” (0.002 mm)
🔹 Volante electrónico para movimiento manual:
• Modo grueso: 0.01” (0.25 mm)
• Modo medio: 0.001” (0.01 mm)
• Modo fino: 0.0001” (0.002 mm)
🔹 Velocidades de avance infinitamente variables ajustables mediante volante en ciclos automáticos
🔹 Sistema de rotación del husillo de alto rendimiento con motor y controlador AC sin escobillas
🔹 Husillo cromado duro con rodamientos de contacto angular de alta velocidad
🔹 Modos de avance rápido y jog para reducción del tiempo de ciclo
🔹 Sistema automático de inclinación del cabezal para planeado
🔹 Sistema de cambio rápido de cabezales asistido por aire
🔹 Fundición monobloque de hierro mehanítico tratado térmicamente
🔹 Columna presurizada por aire para menor fricción y posicionamiento preciso
🔹 Guías recubiertas con Turcite para baja fricción y larga vida útil
🔹 Guías lineales de rodillos en eje X para movimientos precisos incluso bajo carga
🔹 Luz de trabajo LED montada
🔹 Sistema automático de lubricación central supervisado por el controlador
🔹 Protector contra virutas con brazo articulado ajustable
🔹 Manuales digitales de operación, programación y repuestos

Rottler ha combinado su experiencia interna en programación CNC y mecanizado con expertos en software para desarrollar un sistema de programación conversacional intuitivo y fácil de usar. La interfaz con iconos estilo Windows y pantallas gráficas facilita la comprensión de los programas, reemplazando la programación abstracta en código G&M por menús interactivos y accesibles.

El entorno Windows también permite un manejo sencillo de archivos —copias de seguridad, transferencia a laptops, almacenamiento externo— y los programas pueden ser enviados por correo electrónico o mediante unidades USB de forma sencilla.

🔹 Software Rottler PATH CAD/CAM

El software PATH CAD/CAM de Rottler (Diseño y Manufactura Asistida por Computadora) permite que mientras el operador desarrolla un programa en la máquina, laptop o PC, el sistema calcule automáticamente las trayectorias de herramienta y otros parámetros en segundo plano.

Este software es capaz de convertir un dibujo en un complejo programa CNC, ejecutando el mecanizado con mínima intervención del operador.
