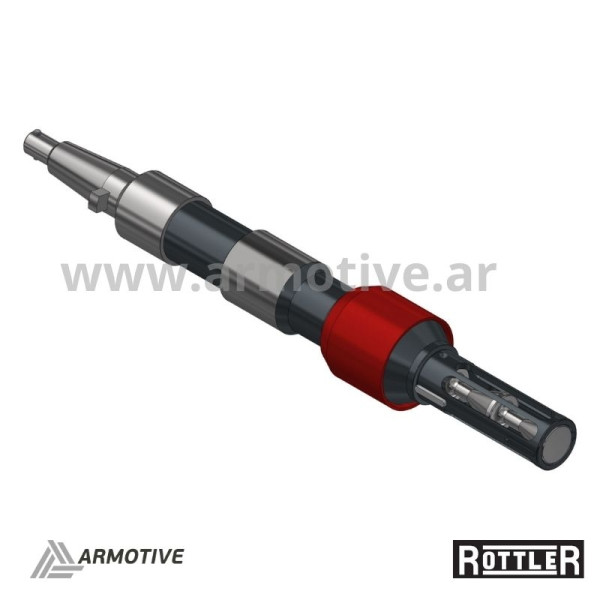

🔹 Cabezal de bruñido grande – 514-9Q / 514-9S

El cabezal de bruñido grande Rottler Precision Heavy Duty está diseñado con 6 portapiedras y se entrega sin camisas ni portapiedras, compatible con la Serie H80 de cambio rápido.

• 514-9Q (estándar): Para cilindros de hasta 330 mm (13”) de longitud.

• 514-9S (extendido): Con extensión de 50 mm (2”), permite trabajar en cilindros de más de 330 mm (13”) de longitud.

El rango de bruñido abarca 70,36 a 187,45 mm (2,770” a 7,38”).
Los valores corresponden al uso de piedras de 7,92 mm (0,312”) de altura. Para diámetros menores, se deben usar piedras de 5,08 mm (0,200”) junto con portapiedras modelo 514-9-6J.

🔹 Camisas disponibles para el cabezal 514-9Q / 514-9S

1. Camisa 514-9-4E
   ▪ Rango de trabajo: 70,36 a 98,55 mm (2,770” – 3,880”)
   ▪ Portapiedras disponibles:

   • 514-9-31J: 75,95 – 87,38 mm (2,990” – 3,44”)

   • 514-9-31A: 80,39 – 92,20 mm (3,165” – 3,630”)

   • 514-9-31B: 86,74 – 98,55 mm (3,415” – 3,880”)

2. Camisa 514-9-4F
   ▪ Rango de trabajo: 88,00 a 117,60 mm (3,500” – 4,630”)
   ▪ Portapiedras disponibles:

   • 514-9-31C: 93,09 – 104,90 mm (3,665” – 4,130”)

   • 514-9-31D: 99,44 – 111,25 mm (3,915” – 4,380”)

   • 514-9-31E: 105,79 – 117,60 mm (4,165” – 4,630”)

3. Camisa 514-9-4G
   ▪ Rango de trabajo: 107,95 a 187,45 mm (4,250” – 7,380”)
   ▪ Portapiedras disponibles:

   • 514-9-31F: 112,14 – 123,95 mm (4,415” – 4,880”)

   • 514-9-31G: 118,49 – 130,30 mm (4,665” – 5,130”)

   • 514-9-31H: 124,84 – 136,65 mm (4,915” – 5,380”)

   • 514-9-31K: 131,19 – 143,00 mm (5,165” – 5,630”)

   • 514-9-31L: 137,54 – 149,35 mm (5,415” – 5,880”)

   • 514-9-31M: 143,89 – 155,70 mm (5,665” – 6,130”)

   • 514-9-31N: 150,24 – 162,05 mm (5,915” – 6,380”)

   • 514-9-31P: 156,59 – 168,40 mm (6,165” – 6,630”)

   • 514-9-31Q: 162,94 – 174,75 mm (6,415” – 6,880”)

   • 514-9-31R: 169,29 – 181,10 mm (6,665” – 7,130”)

   • 514-9-31S: 175,64 – 187,45 mm (6,915” – 7,380”)
